Spin-orbit-coupling calculation using LAPWSO in WIEN2k (CN)

本文介绍 WIEN2k 中自旋非极化下通过 LAPWSO 考虑自旋轨道耦合(SOC)效应的第一性原理 计算的流程. 以 Si 和 Au 为例子, 简单分析 SOC 对能带结构的影响.

WIEN2k 中实现的 SOC

WIEN2k 中价层轨道的 SOC 贡献是通过 LAPWSO 程序考虑的. 它基于一种所谓的二次变分¹的方法, 通过读取 LAPW1 计算的本征态的波函数与能量, 计算微扰 ${\hat{H}}_{\mathrm{S}\mathrm{O}}$ 的矩阵元并对角化, 得到包含 SOC 的波函数与能量. LAPWSO 可以包含在 SCF 循环里, 也可以非自洽地运行.

实际例子

diamond Si

以 diamond Si (10.405822 au)为例, RMT 取 1.8. 初始化命令

init_lapw -b -numk 64

体系共 8 个价电子. 先看不加 SOC 的结果. 执行

run_lapw -ec 0.0000001

仔细检查 energy 文件. 在第 1 个和第 7 个 k 点, 由能带 4 和 5 分别为价带和导带, 得到带隙为 0.780 eV, 涉及 k 矢跃迁为 000($\mathrm{\Gamma }$)-100(X).

...
 0.000000000000E+00 0.000000000000E+00 0.000000000000E+00         1   291    15  1.0
           1 -0.476709975533258
           2  0.382390732021062
           3  0.382390732021068
           4  0.382390732021068
           5  0.567940696174970
           6  0.567940696174970
           7  0.567940696174976
           8  0.594331247119800
...
 1.000000000000E+00 0.000000000000E+00 0.000000000000E+00         7   294    20  3.0
           1 -0.183034494762965
           2 -0.183034494762950
           3  0.180029340741516
           4  0.180029340741516
           5  0.439692381439167
           6  0.439692381439175
           7   1.09817099212224
           8   1.09817099212225
...

关于能带的组成, 考虑 $\mathrm{\Gamma }$ 点上能带组分, 由 TB 分析可知, 上面 8 个能级从低到高依次是 Si 的 $\sigma (3s)$, $\sigma /\pi (3p)$, ${\sigma /\pi }^{\ast }(3p)$ 和 ${\sigma }^{\ast }(3s)$. 在一条 k 点路径上的组分变化可以从这张 VASP 计算的投影能带图 1 看出.

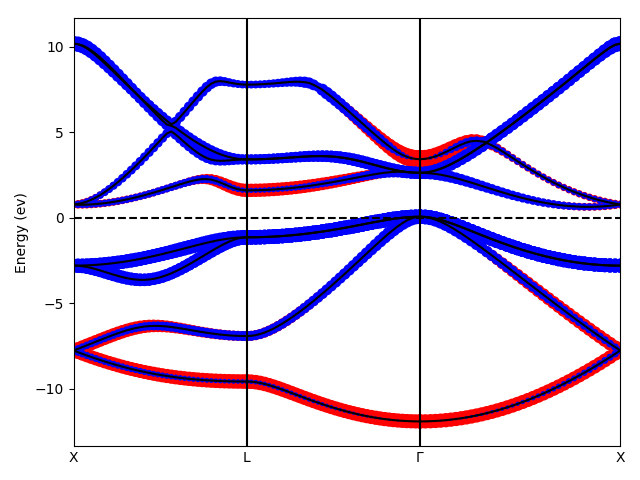

Figure 1: Si 投影能带图. 红色为 s 成分, 蓝色为 p 成分.

上面这些都是对于无 SOC 的计算结果的分析. 下面利用 LAPWSO 微扰地考虑 SOC. 首先用 save_lapw 保存上面的计算结果, 然后运行 initso 命令以初始化 lapwso 所需的主要输入文件 Si.inso

save_lapw -d scf-no-soc
initso

initso 是交互式命令, 会询问下面几个设置

1. 指定 Direction of moment
2. 指定某些原子不考虑 SOC
3. 修改考虑 SOC 的能带的最高能量(EMAX)
4. 是否在 case.in1 中添加 RLO
5. 选择自旋极化方式. 因为在自旋极化情况下考虑 SOC 时, 体系的对称性有可能小于无 SOC 的情形. 如果选择 y, symmetso 程序将被执行, 确定考虑 SOC 后体系的对称性并修改 struct 文件.

暂时不深究几个问题的含义, 一路回车通关. 结束后执行

run_lapw -ec 0.0000001 -so

开始运行包含 LAPWSO 在内的 SCF 循环.

包含 SOC 的哈密顿量对角化后得到的本征值保存在 case.energyso 中. 与非极化计算的 case.energy 文件不同的是, SOC 下不再有简单的自旋简并, 因此原则上各 k 点的能带数量是无 SOC 时的两倍. 还是看第 1 和第 7 个 k 点的能量

...
 0.000000000000E+00 0.000000000000E+00 0.000000000000E+00         1   291    30  1.0
...
           1 -0.476709708261459
           2 -0.476709708261458
           3  0.380103284844223
           4  0.380103284844224
           5  0.383531827460128
           6  0.383531827460128
           7  0.383531827479756
           8  0.383531827479756
           9  0.566261029915788
          10  0.566261029915788
          11  0.568777497161570
          12  0.568777497161571
          13  0.568777497196808
          14  0.568777497196810
          15  0.594331439770928
          16  0.594331439770930
...
 0.100000000000E+01 0.000000000000E+00 0.000000000000E+00         7   294    28  3.0
           1 -0.183035347355239
           2 -0.183035347355239
           3 -0.183035347355239
           4 -0.183035347355237
           5  0.180025326616621
           6  0.180025326616621
           7  0.180025326616631
           8  0.180025326616633
           9  0.439692350006189
          10  0.439692350006189
          11  0.439692350006200
          12  0.439692350006200
          13   1.09815900469418
          14   1.09815900469418
          15   1.09815900469536
          16   1.09815900469536
...

此时的价带和导带变成了 8 和 9, 带隙为 0.764 eV. 此外, $\mathrm{\Gamma }$ 点上原来三重简并的 3p 成键与反键轨道均裂分为两组简并轨道, 能量较高的为四重简并, 较低的为二重简并. 考虑 SOC 后的带隙相比未考虑的情形只减小了 0.016 eV, 反映出在 Si 等轻元素中相对论效应较弱的事实.

FCC Au

以 FCC Au (7.67 au)为例, 参考 Novak 老师的关于 spin-orbit coupling 笔记中的计算². RMT 值取 2.6, GMAX 取 16. 初始化命令

init_lapw -b -numk 5000 -rkmax 9
sed -i 's/ 12.00/ 16.00/g' Au.in2 # change GMAX

共 17 个价电子. 按和 Si 中相同的步骤, 分别进行无 SOC 和在 LAPWSO 下考虑 SOC 的计算. 直接对比 $\mathrm{\Gamma }$ 点上的能量. 先看无 SOC 的结果

 0.000000000000E+00 0.000000000000E+00 0.000000000000E+00         1    77    13  1.0
           1  -3.48417834812053
           2  -3.48417834812053
           3  -3.48417834812053
           4 -4.633683657763327E-002
           5  0.341371911764138
           6  0.341371911764145
           7  0.341371911764145
           8  0.456634603361144
           9  0.456634603361151
          10   1.75774908584153
          11   2.06272605171851
          12   2.06272605171851
          13   2.06272605171851

VASP 的投影能带如图 2 所示. 从成分上看, 占据态分别是$5p$(1-3), $6s$(4), $t_{2g}$(5-7), $e_g$(8-9).

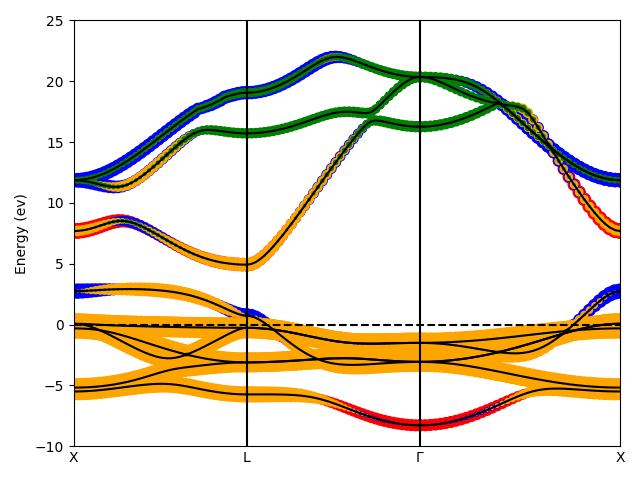

Figure 2: Au 投影能带图. 红蓝黄绿色分别为 spdf 成分.

再看考虑 SOC 后的结果 energyso. 由于轨道增加一倍, 下面的 18 个轨道都是占据态³. 很明显的, 原来的 $t_{2g}$ 和 $e_g$ 进一步裂分成了三组轨道, 能量从低到高的简并度分别为 4, 2 和 4, 它们在群表示上的记号分别为 ${\mathrm{\Gamma }}_8,{\mathrm{\Gamma }}_7$和 ${\mathrm{\Gamma }}_8^{\prime }$.

 0.000000000000E+00 0.000000000000E+00 0.000000000000E+00         1    77    18  1.0
           1  -4.20742280553107
           2  -4.20742280553106
           3  -3.14951843978248
           4  -3.14951843978248
           5  -3.14951842668932
           6  -3.14951842668932
           7 -4.585036452752571E-002
           8 -4.585036452752490E-002
           9  0.294994273106371
          10  0.294994273106371
          11  0.294994274995205
          12  0.294994274995205
          13  0.381494069224123
          14  0.381494069224123
          15  0.473340026931149
          16  0.473340026931150
          17  0.473340027624113
          18  0.473340027624115

考虑和不考虑 SOC 的 $E_F$分别为 0.705 和 0.699 Ry 同 Novak 老师的能带位置结果 (下表括号内数字) 进行比较, 发现结果惊人一致 (Novak 老师的结果可还是用 WIEN97 算的啊).

$E-E_F$ (mRy)	No SOC	SOC by LAPWSO
${\mathrm{\Gamma }}_8$	-358 (-357)	-410 (-410)
${\mathrm{\Gamma }}_7$	-358 (-357)	-324 (-323)
${\mathrm{\Gamma }}_8^{\prime }$	-242 (-241)	-232 (-230)

---

1. Second variation. Encyclopedia of Mathematics. ↩︎

2. Prof. P. Novak, Notes about spin-orbit, p12. 内容基于 WIEN97. ↩︎

3. 可以通过增大 inso 中的 EMAX 来获取更多的 SOC 态的本征值 ↩︎
